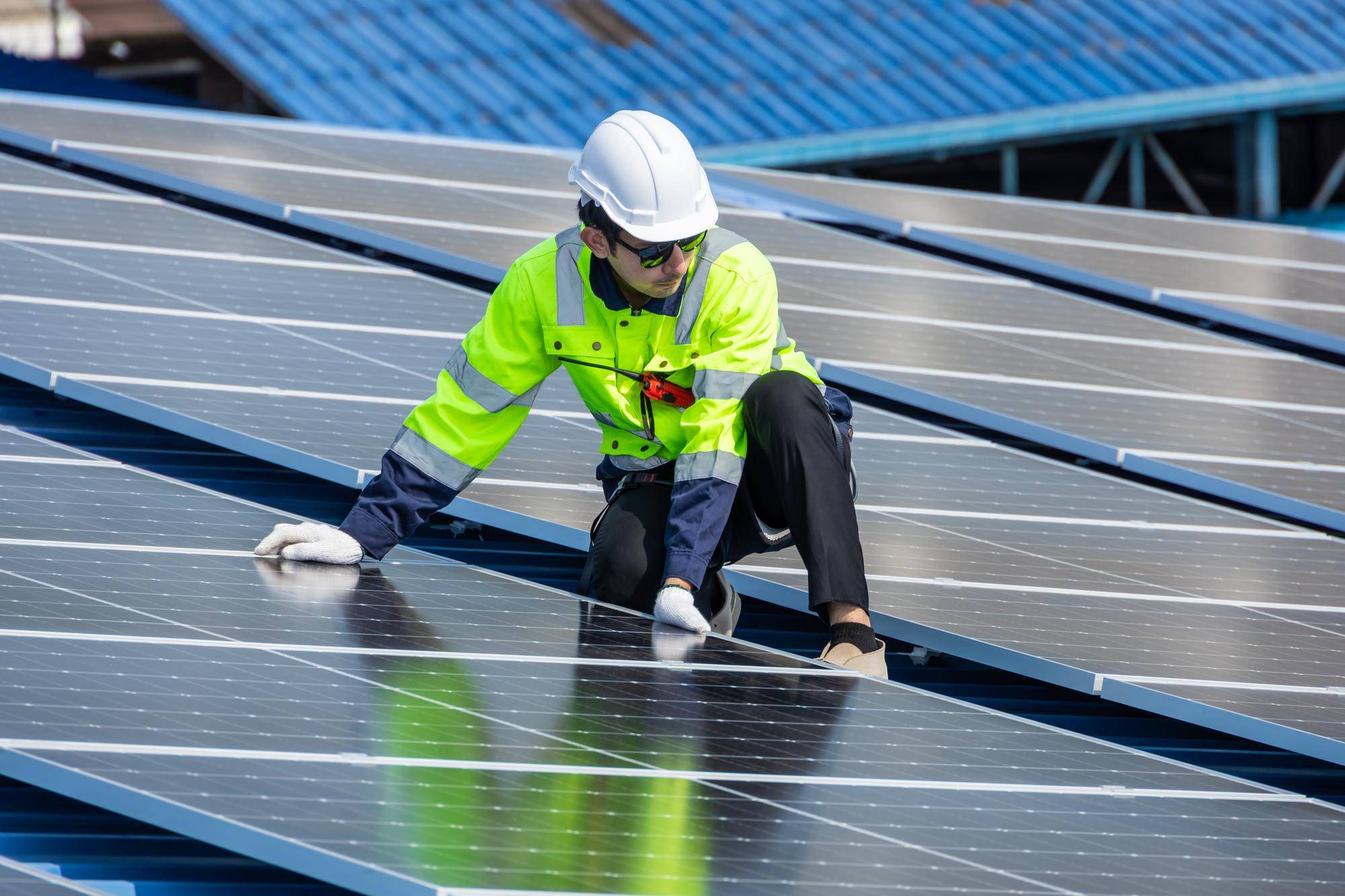

Jak wygląda instalacja fotowoltaiczna w praktyce?

Instalacja fotowoltaiczna w praktyce to kompletny układ elementów, który zamienia światło słoneczne na energię elektryczną budynku i działa efektywnie tylko wtedy, gdy jest dobrze zaprojektowany, poprawnie zamontowany oraz zabezpieczony po stronie DC i AC [3][7][8][11]. W codziennym działaniu światło pada na ogniwa, powstaje prąd stały DC, a falownik zamienia go na prąd zmienny AC dla domowych obwodów, po czym energia trafia przez odpowiednie rozdzielnice i zabezpieczenia do instalacji wewnętrznej [3][8].

Co to jest instalacja fotowoltaiczna i jak działa?

Fotowoltaika to technologia, w której promieniowanie słoneczne przekształcane jest bezpośrednio w energię elektryczną w ogniwach paneli, a wygenerowany prąd stały jest następnie konwertowany przez falownik na prąd zmienny używany w budynku [3].

Typowa instalacja fotowoltaiczna składa się z następujących części: modułów PV jako źródła energii, konstrukcji montażowej, falownika, okablowania DC i AC, zabezpieczeń elektrycznych oraz elementów uziemienia i rozdzielnic po obu stronach układu [7][8][11].

Zasada pracy jest liniowa i przewidywalna. Światło pada na ogniwa, powstaje prąd stały DC, po czym falownik przekształca go w prąd zmienny AC, który zasila dom i współpracuje z infrastrukturą pomiarowo ochronną instalacji [3][8]. Efektywność takiego układu zależy także od warunków środowiskowych i parametrów montażu, dlatego o końcowym wyniku przesądza nie tylko sam panel, ale całe otoczenie pracy systemu [3].

Jak przebiega projekt i przygotowanie instalacji?

Prace startują od analizy zużycia energii, oceny stanu dachu i weryfikacji uprawnień wykonawcy, ponieważ dopasowanie systemu do realnych potrzeb i kompetentna realizacja są krytyczne dla trwałości i bezpieczeństwa [2].

Dobór mocy odbywa się na podstawie rocznego zużycia energii, a nie odwrotnie, co ogranicza przeinwestowanie i lepiej bilansuje produkcję z konsumpcją [2][9][11]. Projekt uwzględnia warunki techniczne budynku, parametry dachu, przestrzeń w rozdzielnicy, plan trasy kablowej oraz przewidziane miejsca na elementy ochronne i pomiarowe [2][5][8].

Na etapie projektowym określa się lokalizację paneli, ich kąt i kierunek, minimalizuje się zacienienia oraz planuje rozmieszczenie komponentów pod kątem wydajności i serwisowalności [10][5]. Dla bezpieczeństwa w projekcie przewiduje się zabezpieczenia po stronie DC i AC, system uziemienia oraz prawidłową integrację rozdzielnic [2][8][11].

Jak wygląda montaż krok po kroku?

Standardowa sekwencja obejmuje dostawę komponentów, kontrolę kompletności, budowę konstrukcji montażowej, montaż modułów PV, instalację falownika, wykonanie uziemienia i końcowy audyt powykonawczy [4]. Ten przebieg bywa szczegółowo prezentowany w materiałach instruktażowych wideo, które obrazują cały proces od dostawy po uruchomienie [1].

Dla efektywności i bezpieczeństwa utrzymuje się właściwe odstępy między modułami a elementami dachu i infrastruktury. Zaleca się od 0,5 do 1 m, co ułatwia serwis, poprawia wentylację i zmniejsza ryzyko kolizji [5]. Kąt montażu projektuje się zwykle na poziomie 30 do 40°, a orientację dobiera się na południe, co sprzyja większemu uzyskowi energii [10].

Montaż wymaga zachowania poprawnych odstępów montażowych, właściwego momentu dokręcania uchwytów i zgodności elementów całego systemu, co wpływa na nośność, bezpieczeństwo i długowieczność instalacji [5][6]. W praktyce planuje się ewentualną przyszłą rozbudowę oraz prowadzi się przewody i zostawia miejsce na zabezpieczenia z myślą o rozszerzeniach [5].

W kwestii okablowania przyjętą praktyką jest wyprowadzenie na dach czterech przewodów jednożyłowych 4 mm², co pozwala na podłączenie około 40 modułów, a dla większych pól modułów dodaje się kolejny przewód na każde 20 modułów [5]. Przewód ochronny do wyrównania potencjałów powinien mieć przekrój 6 mm² [5]. Wartość złącza kontrolnego uziemienia powinna być poniżej 10 Ω, co potwierdza skuteczność ochrony [5].

Falownik korzystnie montuje się nie dalej niż 10 m od głównej rozdzielnicy, co ogranicza konieczność dodatkowych zabezpieczeń po stronie AC i upraszcza integrację z instalacją [5]. Połączenia DC i AC prowadzi się zgodnie z projektem, z zachowaniem wymagań ochrony przeciwporażeniowej i przeciwprzepięciowej [8].

Jak dobrać moc i ustawienie paneli, aby zwiększyć uzysk energii?

Dobór mocy systemu powinien odpowiadać rocznemu zużyciu energii, ponieważ przewymiarowanie nie poprawia opłacalności i może pogorszyć bilans energetyczny gospodarstwa [2][9][11]. Przyjmuje się orientacyjnie, że na 1000 kWh rocznego zużycia przypada około 1,25 kWp mocy zainstalowanej, co pomaga wstępnie skalibrować projekt [11].

Ustawienie modułów pod kątem 30 do 40° i orientacja południowa zwykle zwiększa uzysk energii, natomiast kluczowe jest ograniczanie zacienienia i właściwe rozmieszczenie elementów na dachu [10][5]. Efektywność końcowa zależy też od lokalnych warunków środowiskowych, dlatego analiza nasłonecznienia i otoczenia ma realny wpływ na wynik pracy systemu [3].

Jakie zabezpieczenia i okablowanie są wymagane?

W prawidłowym projekcie i wykonaniu przewiduje się zabezpieczenia po stronie DC i AC, system uziemienia, a także odpowiednie miejsce w rozdzielnicy dla elementów ochronnych i pomiarowych [2][8][11]. W instalacjach domowych stosuje się dedykowane rozdzielnice DC i AC, które porządkują układ i odpowiadają za selektywność zabezpieczeń [7][8][11].

Ochrona obejmuje m.in. zabezpieczenia przeciwprzepięciowe i nadprądowe, poprawne prowadzenie przewodów oraz prawidłowe połączenia wyrównawcze, co ogranicza ryzyko uszkodzeń i zwiększa odporność układu na zakłócenia [8][11]. Lokalizacja falownika w pobliżu głównej rozdzielnicy, najlepiej w odległości do 10 m, zmniejsza rozbudowę ochrony po stronie AC i ułatwia serwis [5].

W praktyce prowadzi się na dach cztery przewody jednożyłowe 4 mm² z rezerwą na rozbudowę, dla około 40 modułów, z dodaniem kolejnego przewodu na każde następne 20 modułów. Przewód ochronny dla wyrównania potencjałów ma przekrój 6 mm², a wartość złącza kontrolnego uziemienia utrzymuje się poniżej 10 Ω, co potwierdza skuteczność systemu ochronnego [5].

Co dzieje się po montażu? Uruchomienie i kontrola jakości?

Po zakończeniu montażu wykonuje się konfigurację falownika, testy parametrów elektrycznych i uruchomienie instalacji, a także kontrolę poprawności wykonania całego systemu według założeń projektu [2][4]. Audyt powykonawczy jest elementem finalnym procesu i potwierdza zgodność z dokumentacją oraz zasadami bezpieczeństwa [4].

Jakość projektu i wykonania decyduje o stabilności pracy oraz bezpieczeństwie użytkowników, dlatego dobre praktyki obejmują rzetelne pomiary, przegląd połączeń i weryfikację momentów dokręcania elementów montażowych [6]. Współczesny rynek kładzie coraz większy nacisk na poprawne projektowanie, bezpieczeństwo, optymalizację uzysków energii i dopasowanie mocy do realnego zużycia [5][9].

Dlaczego jakość projektu i bezpieczeństwo są dziś kluczowe?

Efekty pracy systemu wynikają z synergii elementów i jakości projektu, a nie wyłącznie z parametrów pojedynczych paneli. Na wydajność wpływają warunki środowiskowe, sposób montażu, parametry okablowania oraz dobór zabezpieczeń, co wymaga spójnego podejścia od etapu koncepcji do odbioru [2][3][4][5][6].

Dominujący kierunek rozwoju to precyzyjne projektowanie pod rzeczywiste potrzeby, rygorystyczne standardy bezpieczeństwa i dbałość o uzysk energii, co przekłada się na długoterminową opłacalność i mniejszą awaryjność instalacji [5][9]. Dopasowanie mocy do zużycia, prawidłowa integracja rozdzielnic DC/AC i zabezpieczeń oraz właściwe posadowienie falownika stanowią podstawę nowoczesnych realizacji [8][11][5].
